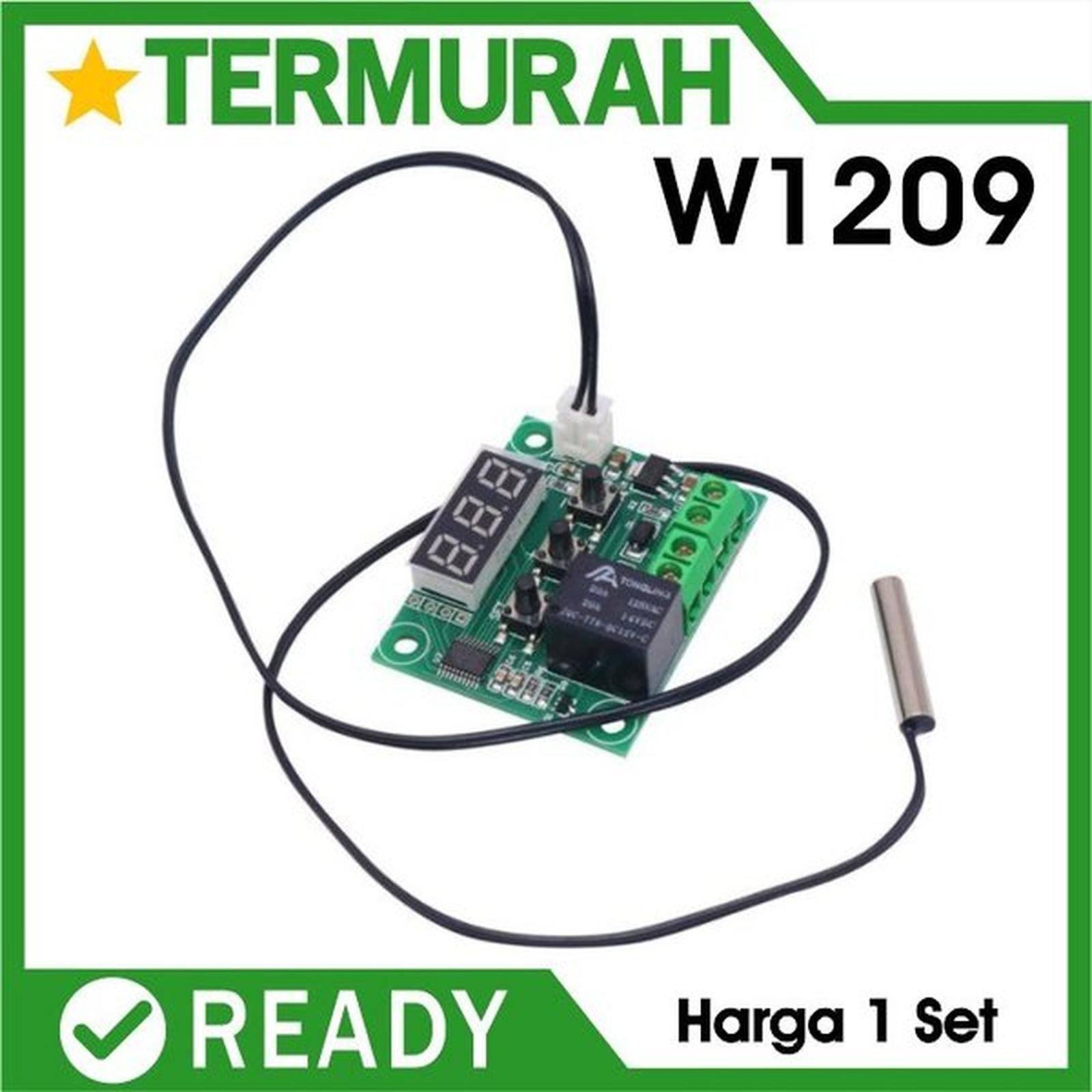

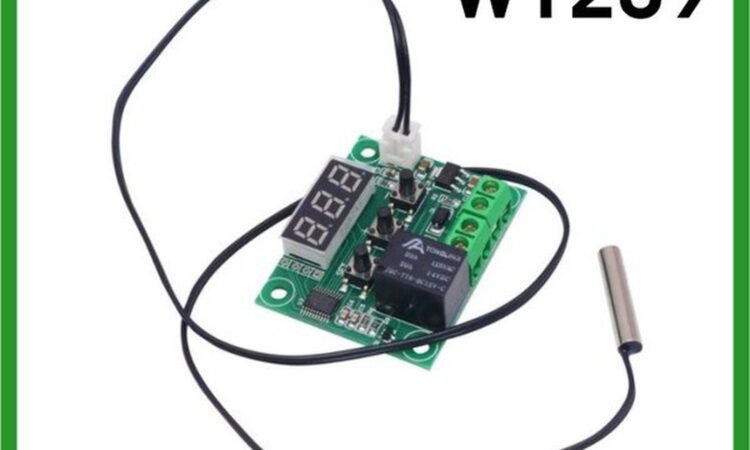

Kontrol suhu presisi untuk proyek pemanas dan pendingin Anda menjadi lebih mudah dengan Modul W1209. Dilengkapi sensor NTC waterproof berkabel panjang (±45cm), modul ini menawarkan akurasi pengukuran hingga 0.1°C pada rentang suhu luas dari -50°C hingga +110°C. Dengan relay berkapasitas 10A DC/5A AC, modul ini siap mengendalikan berbagai perangkat secara otomatis berdasarkan suhu yang Anda inginkan.
| Parameter (P) | Fungsi | Setting Default & Rentang |
|---|---|---|
| P0 | Mode Kerja | Pilih C untuk Cooling atau H untuk Heating |
| P1 | Diferensial (Hysteresis) | 2°C (dapat diatur 0.1°C – 15°C) |
| P2 | Batas Atas (Safety High) | 110°C (dapat diatur) |
| P3 | Batas Bawah (Safety Low) | -50°C (dapat diatur) |
| P4 | Kalibrasi Suhu Offset | 0°C (untuk menyelaraskan pembacaan sensor) |
| P5 | Delay Start Relay | 0 menit (dapat diatur hingga 10 menit) |
| P6 | Cut-off Otomatis | Non-Aktif (dapat diatur 0°C – 110°C) |
Spesifikasi Teknis:
- Tegangan Input: 12V DC
- Beban Relay: 10A/14V DC atau 5A/250V AC
- Sensor: NTC 10K (Toleransi 0.5%)
- Refresh Rate: Setiap 0.5 Detik
- Dimensi PCB: 48mm x 40mm x 18mm
Ideal untuk inkubator, akuarium, sistem pendingin minuman, kontrol ruangan, dan berbagai aplikasi DIY lainnya.
Definisi:
- Diferensial (Hysteresis): Selisih suhu yang diperlukan untuk mengaktifkan atau menonaktifkan relay. Misalnya, dalam mode pemanas (H) dengan diferensial 2°C, relay akan menyala saat suhu turun ke titik setpoint dan mati setelah suhu naik 2°C di atasnya.
- NTC (Negative Temperature Coefficient): Jenis sensor suhu yang resistansinya menurun ketika suhu sekitar meningkat. Nilai 10K menunjukkan resistansi pada suhu ruang (25°C) adalah 10.000 Ohm.
