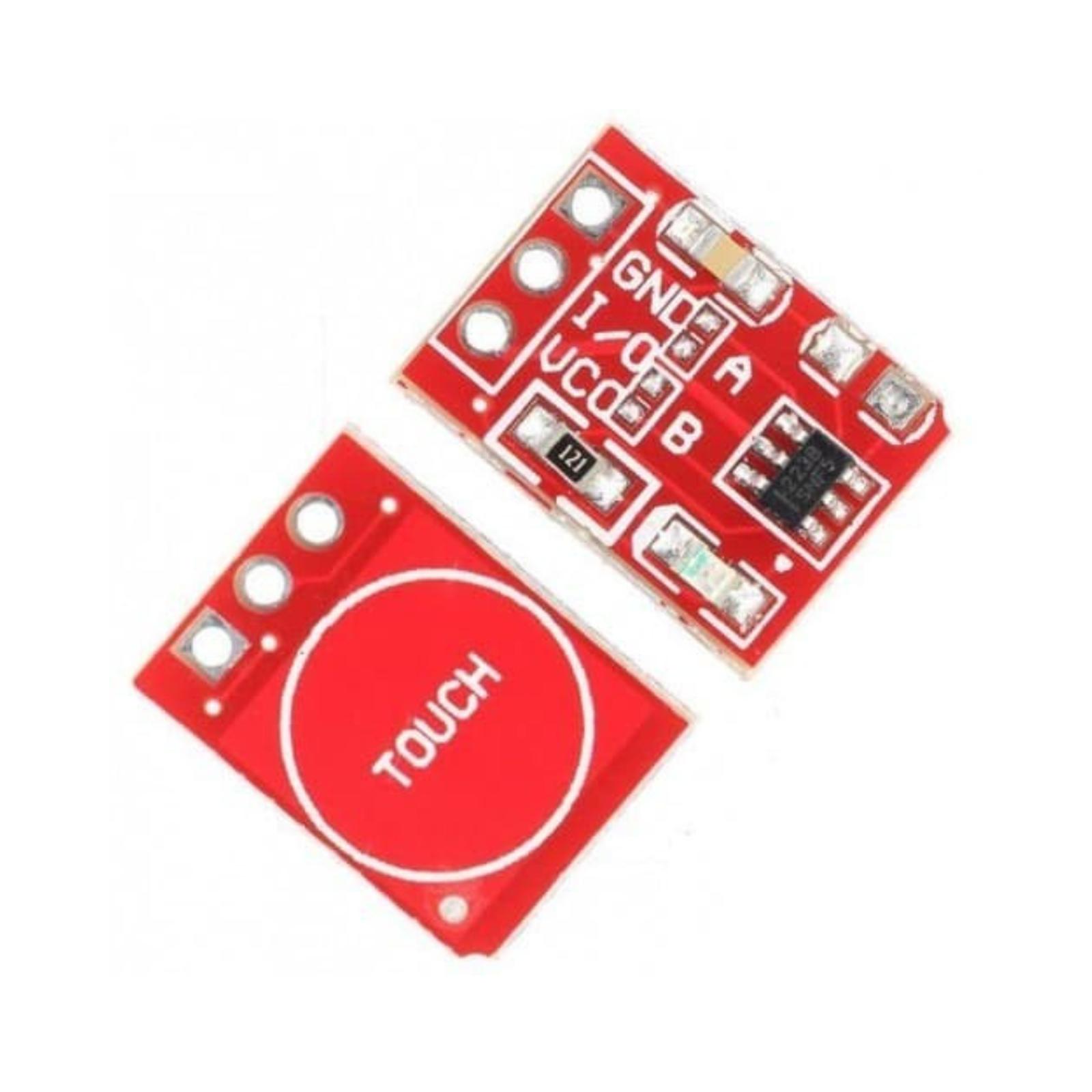

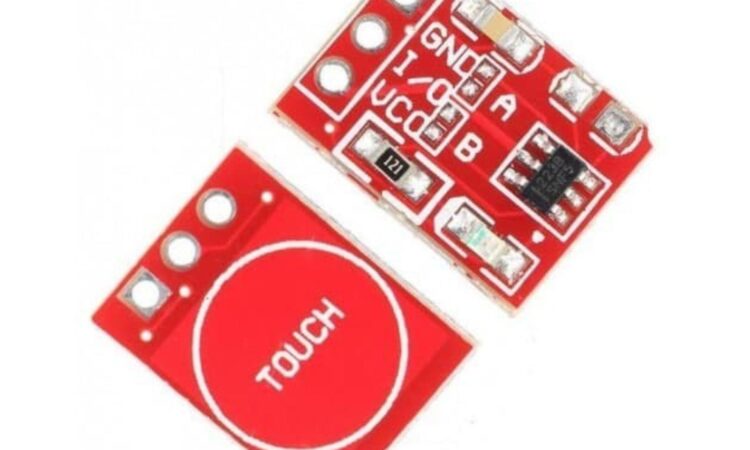

Kontrol perangkat elektronik Anda menjadi lebih mudah dan modern dengan modul touch switch TTP223 yang canggih. Modul sensor sentuh kapasitif mini ini memberikan respons instan hanya dengan sentuhan lembut jari Anda, menggantikan saklar mekanis tradisional yang sudah ketinggalan zaman.

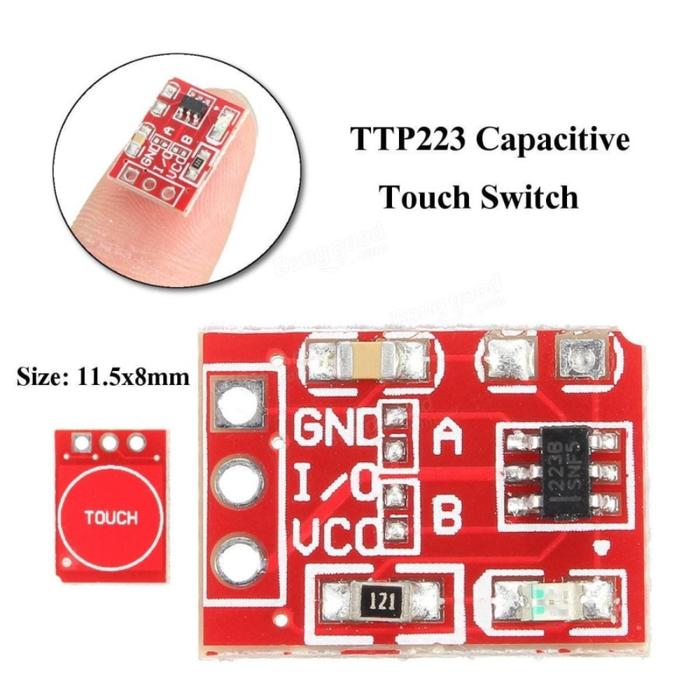

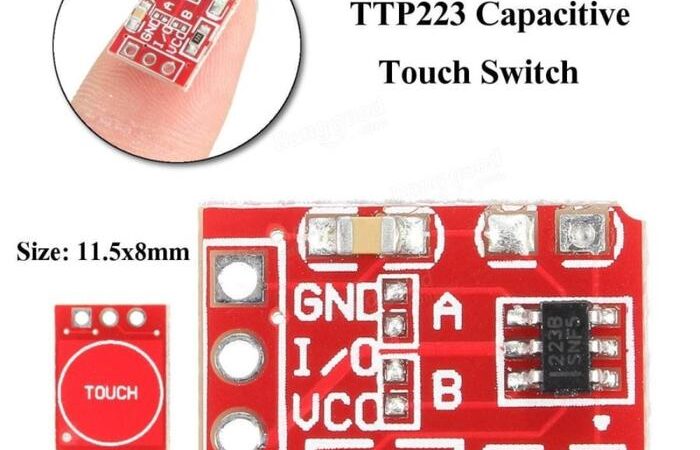

Desainnya yang ultra-kompak (hanya 11.5 x 8mm) membuatnya sempurna untuk berbagai proyek DIY yang membutuhkan penghematan ruang, seperti gadget pintar, interfaces peralatan, robotika, dan instalasi LED. Modul ini sangat sensitif dengan jangkauan deteksi hingga 5mm dan dilengkapi LED indikator yang menyala saat sensor aktif, memudahkan Anda dalam pengoperasian dan uji coba.
Dengan konsumsi daya yang sangat rendah, modul ini hanya membutuhkan 6µA saat idle dan 16mA saat aktif, menjadikannya solusi yang hemat energi. Fleksibilitasnya semakin lengkap berkat jumper yang memungkinkan Anda mengonfigurasi empat mode output berbeda sesuai kebutuhan aplikasi spesifik Anda, mulai dari mode No-lock hingga Self-lock.
Spesifikasi Teknis:
| Parameter | Spesifikasi |
|---|---|
| SKU | A03007 |
| Tegangan Operasi | 2.5V – 5.5V DC |
| Arus | 6µA (Idle), 16mA (Aktif) |
| Jangkauan Sensor | ~5mm |
| Ukuran Modul | 11.5mm x 8mm |
| Mode Output | Dapat Dikonfigurasi (Lihat Tabel) |
Konfigurasi Jumper (A B):
| Kode | Mode Output |
|---|---|
| 0 0 | No-lock, Output HIGH saat aktif |
| 0 1 | Self-lock, Output HIGH saat aktif |
| 1 0 | No-lock, Output LOW saat aktif |
| 1 1 | Self-lock, Output LOW saat aktif |
Definisi
- Sensor Sentuh Kapasitif: Teknologi yang mendeteksi sentuhan dengan mengukur perubahan kapasitansi (muatan listrik) yang terjadi ketika jari manusia mendekati atau menyentuh area sensor, prinsip yang sama digunakan pada layar smartphone.
- TTL Level Output: Sinyal output digital yang kompatibel dengan level logika sirkuit Transistor-Transistor Logic (TTL), dimana logika HIGH adalah sekitar 5V dan logika LOW adalah sekitar 0V, membuatnya mudah dihubungkan ke mikrokontroler seperti Arduino.
- No-lock (Momentary): Output modul hanya aktif (HIGH/LOW) selama sensor disentuh, dan akan kembali ke kondisi idle ketika sentuhan dilepaskan.
- Self-lock (Toggle/Latching): Setiap sentuhan akan mengubah status output dari OFF ke ON atau sebaliknya, dan statusnya akan bertahan (terkunci) hingga disentuh lagi.
