PSU-0013
Keunggulan CNC STORE BANDUNG
| Keunggulan | Keterangan |
|---|---|
| Kualitas Terjamin | Produk high quality dengan komponen terpilih. |
| Garansi Kepuasan | Ada garansi 14 hari untuk jaminan kenyamanan Anda. |
| Dukungan Teknis | Bisa tanya teknis dan dibantu hingga produk berjalan optimal. |
| Untuk Semua Kalangan | Cocok untuk teknisi, pelajar, hobiis elektronika, dan project DIY. |
Deskripsi Produk

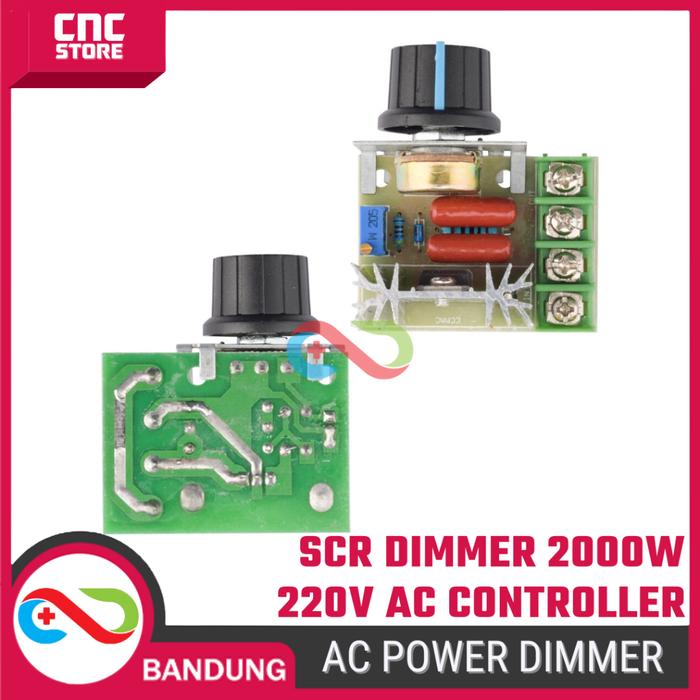

Atasi masalah pengaturan daya yang tidak optimal! Modul SCR Dimmer ini mengadopsi metode Phase Angle Control untuk mengatur tegangan output AC dari 90V hingga 220V secara lebih halus dan stabil. Solusi tepat untuk mengontrol kecepatan motor universal (seperti bor dan gerinda tangan) serta intensitas cahaya lampu pijar atau panas pada heater. Bekerja langsung pada tegangan PLN 220V dan dikendalikan secara manual dengan potensiometer.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Tegangan Input | AC 220V – 240V, 50/60 Hz |
| Tegangan Output | AC 90V – 220V (Dapat Diatur) |
| Daya Maksimum | 2000W (Disarankan operasi kontinu 1000W-1500W) |
| Arus Maksimum | 10A |
| Metode Kontrol | Phase Control menggunakan SCR |
| Antarmuka | Potensiometer untuk pengaturan manual |
| Jenis Beban | Motor AC universal, lampu pijar, heater (beban resistif) |

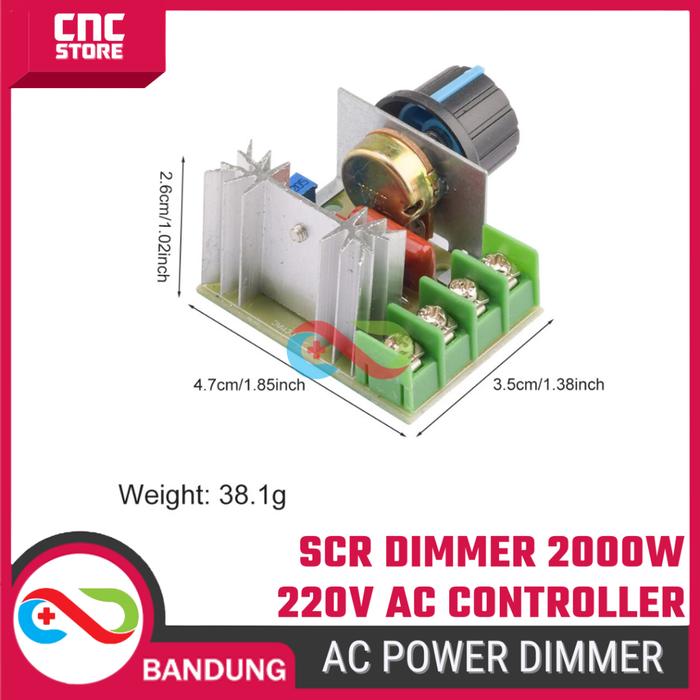

| Dimensi Modul | 50mm x 55mm x 28mm |
Aplikasi
- Pengatur kecepatan motor listrik AC (bor, gerinda, kipas angin universal).
- Dimmer untuk lampu pijar.
- Pengatur temperature pada heater/elemen pemanas.
- Projek praktikum dan rekayasa elektronika daya.
Apa yang Anda Dapatkan

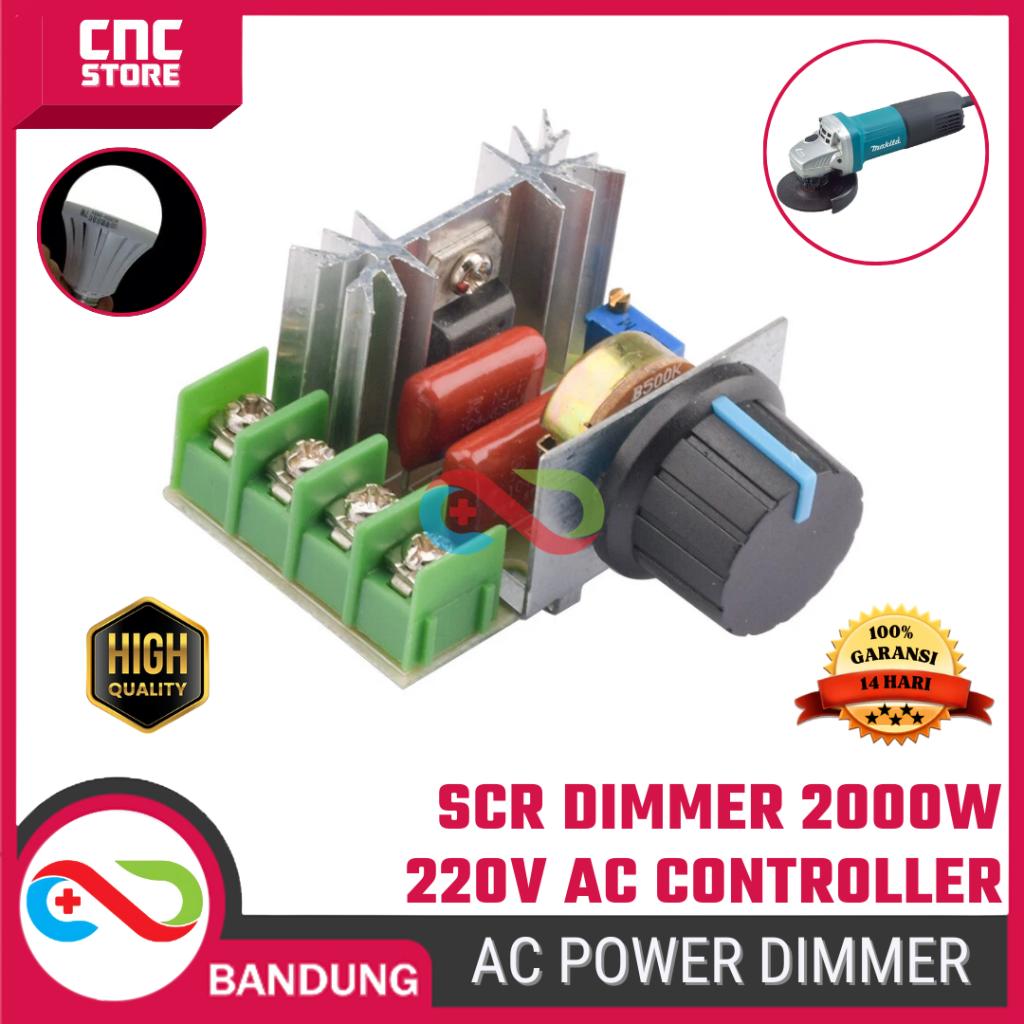

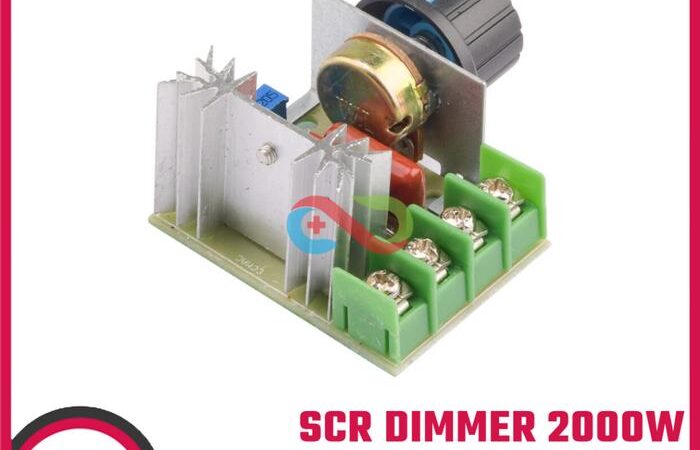

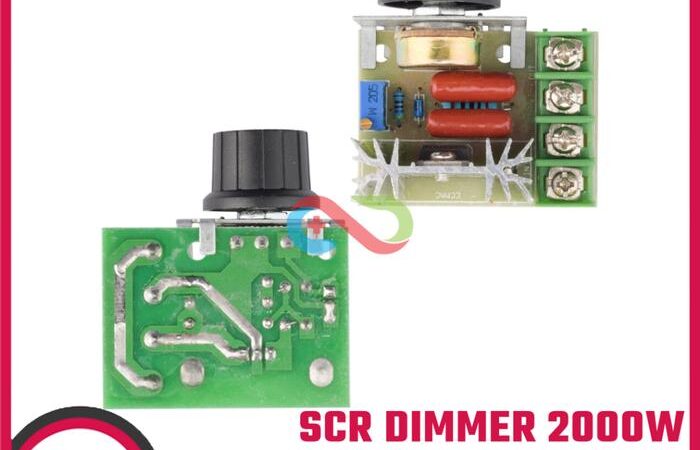

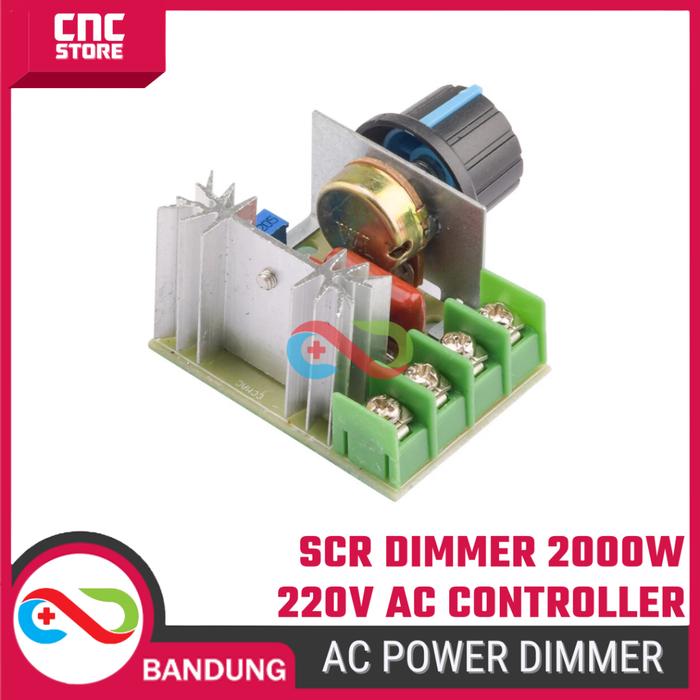

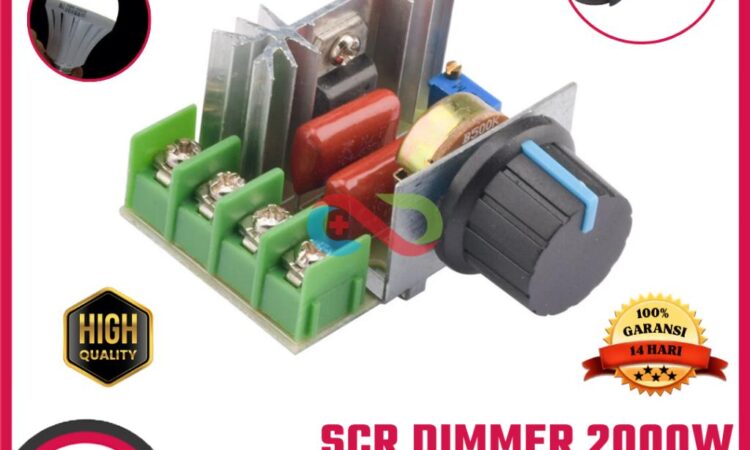

- 1x Modul SCR Dimmer 220V 2000W dengan heatsink
- 1x Potensiometer dan knob yang sudah terpasang
Definisi
- SCR (Silicon Controlled Rectifier): kelasteknisi.com Komponen semikonduktor yang berfungsi sebagai saklar terkendali untuk mengatur aliran arus listrik AC. Komponen ini memerlukan sinyal pemicu pada terminal gerbang (gate) untuk mengaktifkan konduksi dari anoda ke katoda.
- Phase Angle Control: Metode pengaturan daya dengan cara memotong sebagian gelombang sinus tegangan AC. Dengan mengatur sudut pemicuan SCR, daya efektif yang disalurkan ke beban dapat dikurangi, sehingga cocok untuk melakukan peredupan lampu atau pengurangan kecepatan motor. elektronikindo.com
