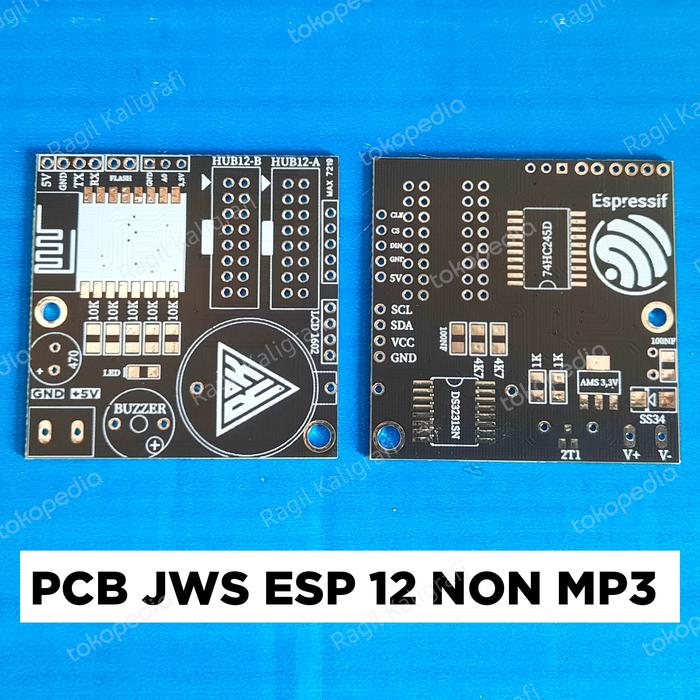

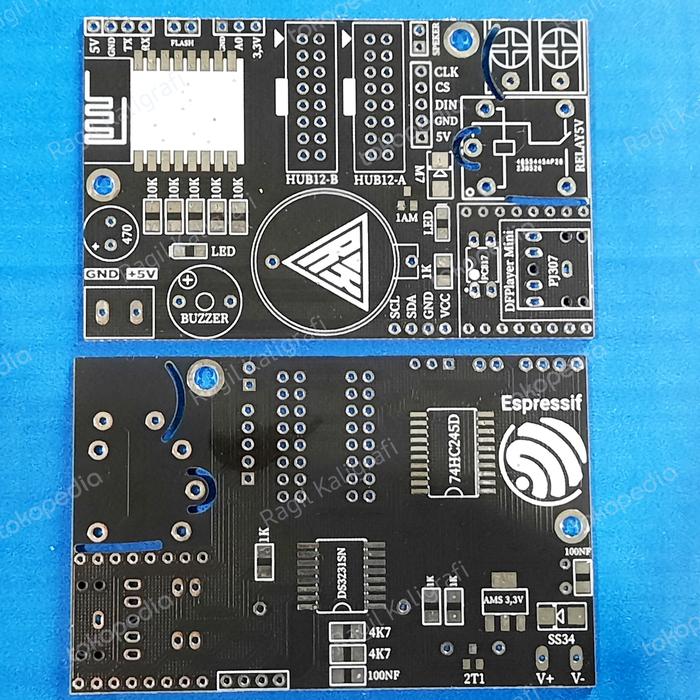

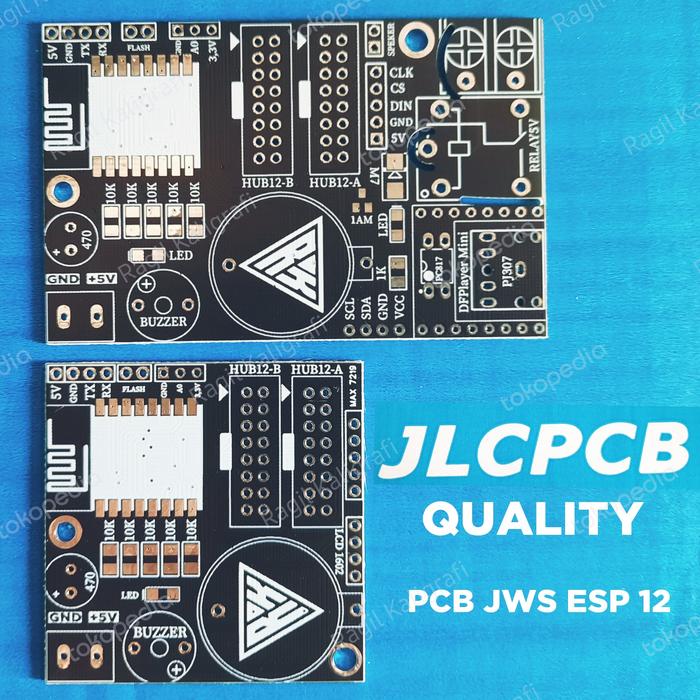

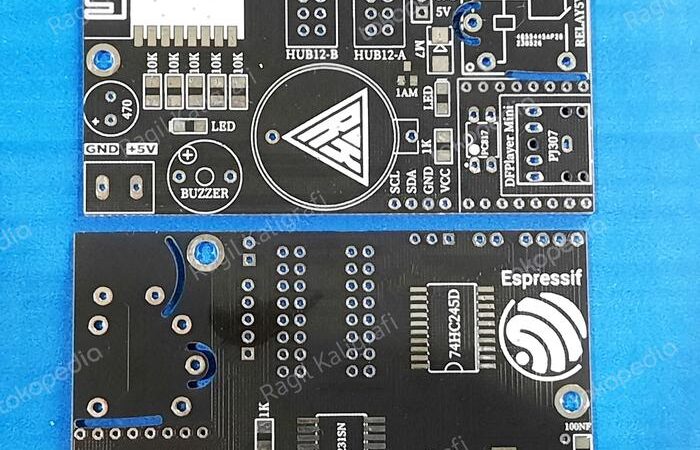

Berikut detail lengkap PCB JWS ESP 12F, cocok untuk pengembangan firmware Khalifah/ArinTech tanpa perlu skema wiring tambahan.
| Fitur Utama | Deskripsi |
|---|---|
| Kompatibilitas | Mendukung ESP8266 (ESP 12F) dan modul P10 single color. |
| Kemudahan Penggunaan | Tanpa skema wiring, langsung flash dengan USB TTL. |
| Komponen Kosong | Hanya menyediakan PCB, komponen perlu dipasang sendiri (daftar di bawah). |
| Stabilitas | Dirancang untuk penggunaan optimal dengan komponen berkualitas. |
Daftar Komponen yang Dibutuhkan:
- ESP 12F
- 74HC245D (Buffer Line)
- DS3231SN (RTC Presisi)
- Resistor: 4K7 1206, 1K 1206, 10K
- LED SMD 1206
- Kapasitor: 100nF, Elco 470µF
- Baterai Holder CR2032
- Optocoupler PC817 (Isolasi Sinyal)
- DF Player (Modul Audio)
- Relay 5V
- Transistor: 2T1, 1AM
- AMS1117 3.3V (Regulator Tegangan)
- Dioda SS34 (Schottky)
Langkah Flashing ESP 12F:
- Pasang komponen wajib: AMS1117 3.3V, dioda SS34, resistor 10K, dan ESP 12F.
- Hubungkan USB TTL ke pin 5V, GND, RX, TX.
- Tancapkan ke port USB, lalu klik UPLOAD.
- Setelah berhasil, lepaskan konektor flash.
Definisi:
- AMS1117 3.3V: Regulator tegangan untuk menurunkan 5V ke 3.3V agar sesuai dengan ESP8266.
- Optocoupler PC817: Komponen untuk isolasi sinyal listrik antara dua rangkaian.
- SS34: Dioda Schottky dengan drop tegangan rendah, sering digunakan untuk proteksi reverse current.
📦 Siap dikirim! Pesan sekarang untuk projek IoT atau display P10 yang efisien. 🛠️
Informasi Lebih Lanjut dan Pembelian klik di sini.
