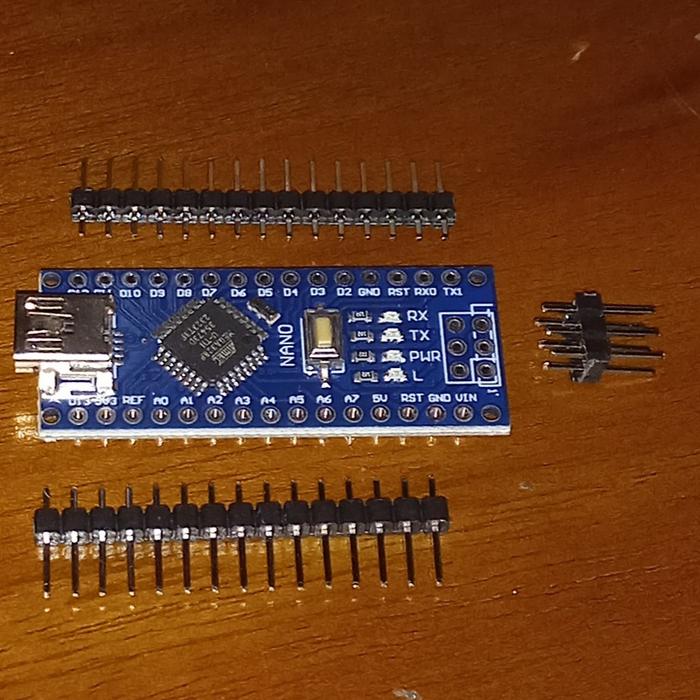

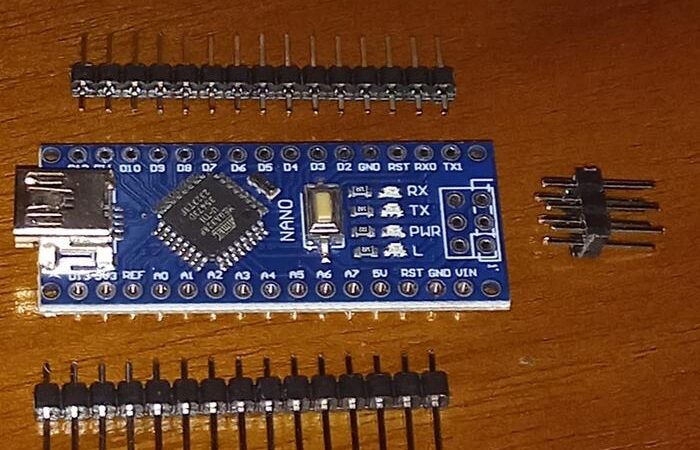

Dapatkan solusi pengembangan elektronik yang terjangkau dan andal dengan Arduino Nano kompatibel ini. Dilengkapi dengan mikrokontroler ATmega328P yang powerful dan antarmuka USB-TTL CH340G, board ini siap membantu Anda mewujudkan berbagai proyek IoT, robotika, dan automasi.
| Spesifikasi Teknis | Nilai / Keterangan |
|---|---|
| Mikrokontroler | ATmega328P-AU |
| Tegangan Operasi | 5V |
| Tegangan Input (Rekomendasi) | 7V – 12V |
| Tegangan Input (Batas) | 6V – 20V |
| Pin I/O Digital | 14 pin (6 di antaranya mendukung output PWM) |
| Pin Input Analog | 8 pin |
| Arus DC per Pin I/O | 40 mA |
| Memori Flash | 32 KB (2 KB digunakan oleh bootloader) |
| SRAM | 2 KB |
| EEPROM | 1 KB |
| Kecepatan Clock | 16 MHz |
| Dimensi | 45mm x 18mm x 20mm |
PENTING UNTUK DIKETAHUI:
- Board ini beroperasi pada 5V dan TIDAK menyediakan tegangan 3.3V.

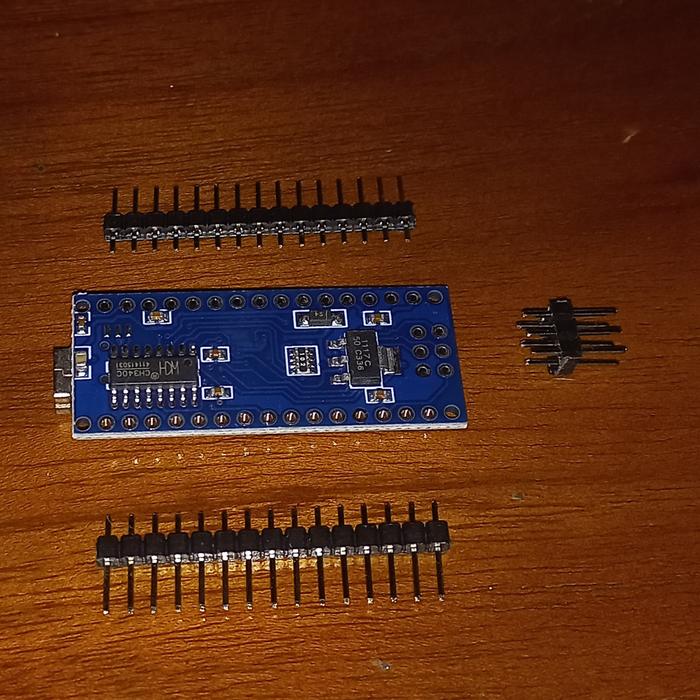

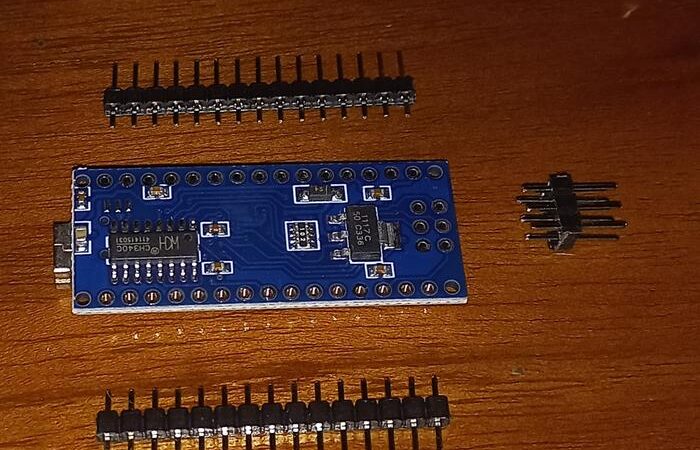

- Menggunakan chip CH340C dengan kristal internal untuk efisiensi biaya.
- Kabel USB tidak termasuk dalam paket penjualan.
Panduan Penggunaan di Arduino IDE:
Agar dapat digunakan, pastikan untuk memilih pengaturan berikut di software Arduino IDE:
- Board: Arduino Nano
- Processor: ATmega328P (Old Bootloader)
Definisi
- Bootloader: Kode kecil yang sudah terpasang di mikrokontroler yang memungkinkan Anda mengupload program (sketsa) baru dari komputer tanpa需要使用 programmer hardware eksternal.
- PWM (Pulse Width Modulation): Teknik untuk meniru output analog (seperti mengatur kecerahan lampu atau kecepatan motor) dengan mengirimkan sinyal digital yang cepat menyala-mati.
- USB-TTL CH340G: Sebuah chip converter yang mengubah komunikasi USB dari komputer menjadi sinyal serial (TTL) yang dapat dipahami oleh mikrokontroler, sehingga board dapat diprogram dan berkomunikasi dengan komputer.
