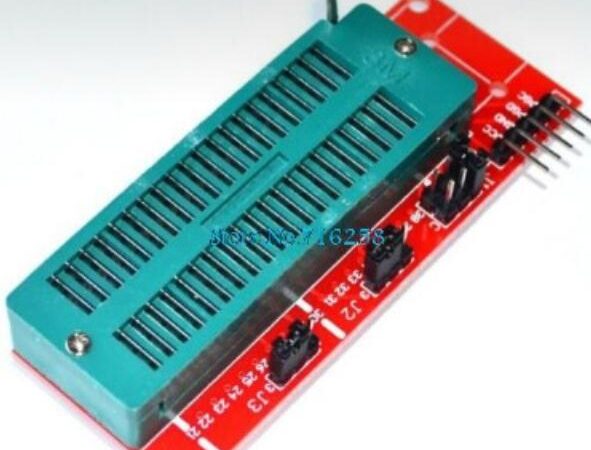

Alat stasiun pemrograman ini kompatibel dengan ICD2, KIT2, dan KIT3 untuk kebutuhan pemrograman mikrokontroler PIC. Fungsi utamanya adalah pemrograman (write/erase), tanpa dukungan simulasi hardware.
Panduan Penggunaan
- Letakkan mikrokontroler di sisi sebalik blok pemrograman.
- Hubungkan ICD2, KIT2, atau KIT3 ke programming pad menggunakan konektor 5Pin.
Daftar Mikrokontroler yang Didukung
| Seri | Jumlah Pin | Keterangan |
|---|---|---|
| PIC16/18XX | 40PIN | Tidak mendukung 16F59 |
| PIC16/18XX | 28PIN | – |
| PIC16/18XX | 18PIN | – |
| PIC | 8PIN/14PIN/20PIN | Termasuk varian dasar |
Definisi
- Programming Pad: Area antarmuka pada alat untuk menghubungkan programmer (seperti ICD2) dengan mikrokontroler target.
- ICD2/KIT2/KIT3: Alat pemrograman dan debugger untuk keluarga mikrokontroler PIC buatan Microchip.
- Hardware Simulation: Fitur untuk meniru perilaku hardware tanpa perangkat fisik, tidak tersedia di alat ini.
Perangkat ini ideal untuk pengembangan firmware, pemrograman massal, atau proyek edukasi dengan mikrokontroler PIC.
